精密角接觸球軸承型號：718/530AC DB DT DF SUL P4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要

有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面。這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整。

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。

這種安裝方式適用于軸向載荷較需要多個軸承聯合承擔的情況。

4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，

根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

外形尺寸
d	530
D	650
B	56
r 最小	3
r 1 (最小)	1.1

額定載荷 {kgf}
Cr	391
Cor	851

極限轉速(1)(rpm)
脂潤滑	661
油潤滑	896

作用點位置 (mm)
a	190.01 安裝尺寸 (mm) d a (最小) 515 Da (最大) 607 r a (最大) 2.500 67

重量 (kg)
(參考)	55

軸承代號(2)
單列	718/530AC   SUL P4
DB	718/530ACC DB
DF	718/530AC DF
DT	718/530AC DT

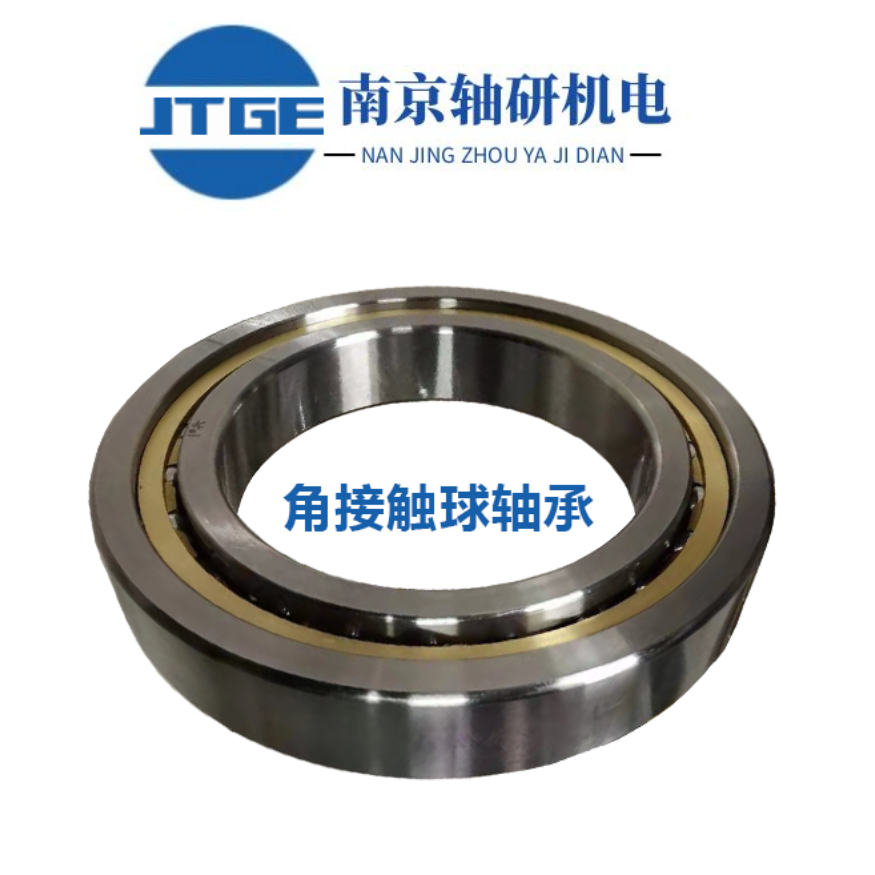

718/530AC SULP4角接觸球軸承是一種高精度角接觸球軸承，由外圈、內圈、鋼球、保持架組成。它可以同時承受徑向負荷和軸向負荷，在較高的轉速下工作。接觸角越大，軸向承載能力越高。此型號的軸承鎖口在外圈上，一般內外圈不能分離，可以承受徑向和軸向的聯合載荷以及一個方向的軸向載荷。

安裝718/530AC SULP4角接觸球軸承時，請遵循以下步驟：
1. 準備工具：軸承安裝工具、潤滑劑、清潔劑等。
2. 預處理：清潔軸承和安裝部位，確保干燥無塵。對于內圈，涂抹適量的潤滑劑，以便安裝。
3. 安裝外圈：將外圈放入軸承座，確保外圈與軸承座孔同心。然后，逐步壓入外圈，直到到位。
4. 安裝內圈：將內圈放入軸上，確保內圈與軸頸同心。然后，逐步壓入內圈，直到到位。注意保持適當?shù)妮S向壓力。
5. 安裝保持架和鋼球：將保持架和鋼球放入內外圈之間，確保鋼球在保持架的球道中正確排列。
6. 安裝完畢：安裝完成后，檢查軸承安裝是否正確，轉動軸承，觀察是否有異常噪音、摩擦等問題。如有問題，及時調整或更換。
7. 潤滑：軸承安裝完成后，加注適量潤滑劑，以提高軸承壽命和性能。
8. 安裝防護罩：為保護軸承免受灰塵和污物侵入，建議安裝防護罩。
注意：在安裝過程中，切勿敲擊軸承，以免損壞軸承精度。同時，確保安裝過程中保持清潔，避免異物進入軸承內部。
安裝完成后，角接觸球軸承718/530AC SULP4可以在軸向和徑向負荷下正常工作。在使用過程中，定期檢查軸承的運行狀況，及時更換潤滑劑，確保軸承長期穩定運行
