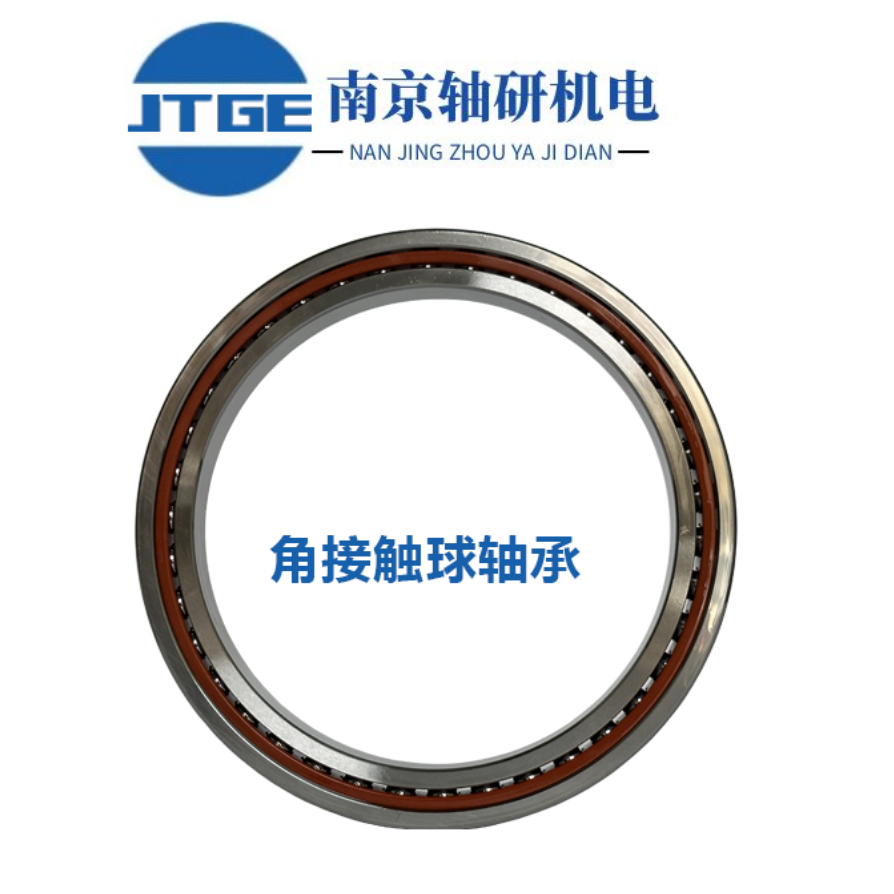

精密角接觸球軸承型號：71976AC/DB DT DF SUL P4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要

有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面。這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整。

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。

這種安裝方式適用于軸向載荷較需要多個軸承聯合承擔的情況。

4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，

根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

外形尺寸
d	380
D	520
B	65
r 最小	4
r 1 (最小)	1.5

額定載荷 {kgf}
Cr	410
Cor	735

極限轉速(1)(rpm)
脂潤滑	850
油潤滑	1200

作用點位置 (mm)
a	149.00 安裝尺寸 (mm) d a (最小) 398.00 Da (最大) 502.00 r a (最大) 3 67

重量 (kg)
(參考)	40.05

軸承代號(2)
單列	71976AC   SUL P4
DB	71976AC DB
DF	71976AC DF
DT	71976AC DT

71976AC SULP4角接觸球軸承是一種軸承類型，其具有以下結構特點：
1. 接觸角：角接觸球軸承的接觸角通常為15°至25°，這使得軸承在承受軸向和徑向負載時具有較高的剛度和抗疲勞性能。
2. 球：角接觸球軸承的球采用高精度、高硬度的鋼制球，可以確保高速運行時的穩定性和延長軸承使用壽命。
3. 內圈：內圈與軸頸配合，傳遞軸向和徑向負載。內圈通常采用緊配合，以確保軸承在工作過程中保持穩定。
4. 外圈：外圈與軸承座孔配合，承受外部載荷。外圈采用較松的配合，以便在軸承工作時提供足夠的潤滑。
5. 保持架：角接觸球軸承的保持架采用塑料或金屬制成，可防止球相互碰撞，并有助于潤滑劑在軸承內循環。
6. 潤滑：角接觸球軸承需要定期潤滑，以降低摩擦、磨損和熱量產生。合適的潤滑劑可以提高軸承的使用壽命和性能。
7. 密封：角接觸球軸承通常采用接觸式或非接觸式密封，以防止灰塵和水分進入軸承內部，保護軸承免受磨損和腐蝕。
8. 標號：71976AC SULP4表示該軸承為高精度、高速軸承，其中“719”系列代表軸承類型， “76”表示軸承內徑為380mm外520mm寬65mm“AC”表示接觸角為15°～25°，“SULP4”表示軸承具有特殊性能和高質量。角接觸球軸承廣泛應用于各類機械設備，如汽車、機床、航空航天等領域，其優越的性能和可靠性使其成為眾多行業的重要零部件。
