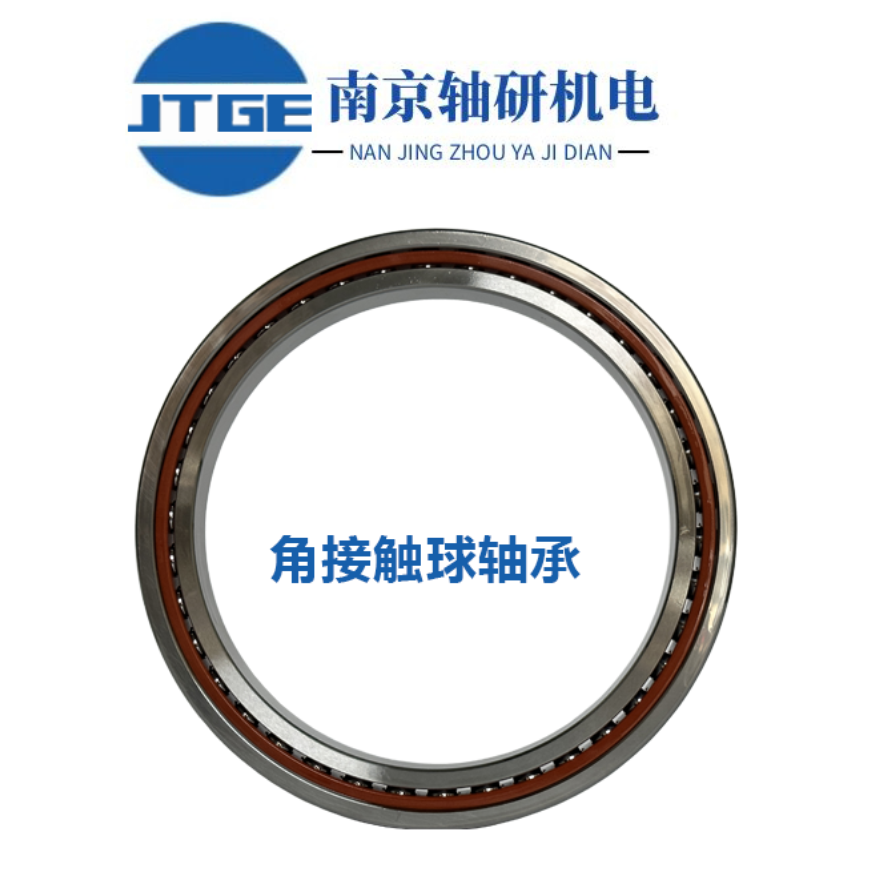

精密角接觸球軸承型號：7060C/P4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中，如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。能。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面.這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整。

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。這種安裝方式適用于軸向載荷較大，需要多個軸承聯合承擔的情況。4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

外形尺寸
d	300
D	460
B	74
r 最小	4
r 1 (最小)	1.5

額定載荷 (N)
Cr	423.00
Cor	695.00

極限轉速(1)(rpm)
脂潤滑	950
油潤滑	1400

作用點位置 (mm)
a	147.30

安裝尺寸 (mm)
d a (最小)	318.00
Da (最大)	442.00
r a (最大)	3.00

重量 (kg)
(參考)	42.50

軸承代號(2)
單列	H7060C  SUL P4
DB	7060C DB
DF	7060C DF
DT	7060C DT

 7060C SULP4型號推力角接觸球軸承在受力分析上具有以下特點：
1. 高承載能力：推力角接觸球軸承采用角接觸球設計，能夠在徑向和軸向同時承受較大載荷，使其具有較高的承載能力。
2. 良好的剛性：由于軸承的接觸角為15度，使得軸承在承受軸向力時具有較好的剛性，有利于降低軸向竄動，提高系統的穩定性。
3. 較高的精度：P4級別精度表示軸承的精度較高，能夠滿足高精度設備的要求，降低因軸承跳動和磨損帶來的影響。
4. 耐磨損：采用樹脂保持架的TYN系列軸承具有較好的耐磨損性能，提高了軸承的使用壽命。
5. 自由組合：SU系列軸承允許自由組合，方便用戶根據實際需求選擇合適的軸承配置。
6. 輕預緊：L系列軸承采用輕預緊設計，可以減小軸向游隙，提高軸系的剛性和穩定性。
7. 受力均勻：推力角接觸球軸承在承受軸向力時，接觸球與內外圈之間的摩擦力矩較小，使軸承受力均勻，降低了軸承的磨損速度。
綜上所述，7060C SUL P4推力角接觸球軸承在承受力方面具有較高的承載能力、良好的剛性、較高的精度、
