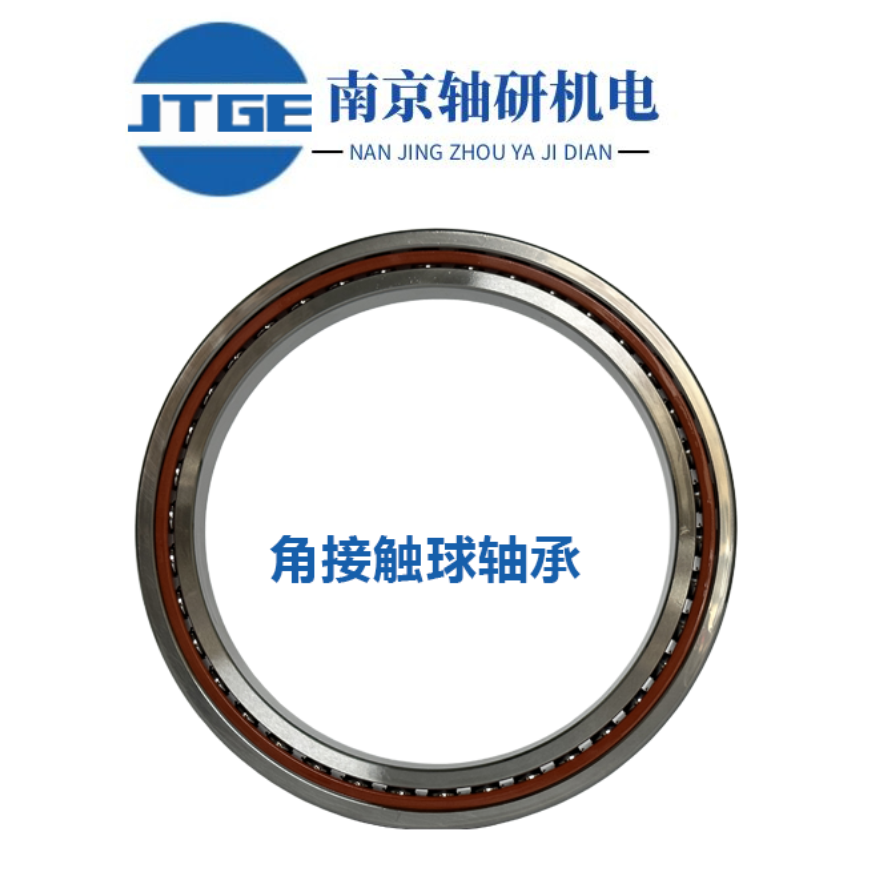

精密角接觸球軸承型號：7056AC/DB DT DF SUL P4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要

有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面。這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整。

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。

這種安裝方式適用于軸向載荷較需要多個軸承聯合承擔的情況。

4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，

根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

外形尺寸
d	280
D	420
B	65
r 最小	4
r 1 (最小)	1.5

額定載荷 (N)
Cr	319
Cor	500

極限轉速(1)(rpm)
脂潤滑	900
油潤滑	1400

作用點位置 (mm)
a	119.6 安裝尺寸 (mm) d a (最小) 298.00 Da (最大) 402.00 r a (最大) 3.00 67

重量 (kg)
(參考)	30.00

軸承代號(2)
單列	7056AC   SUL P4
DB	7056AC DB
DF	7056AC DF
DT	7056AC DT

7056AC SUL P4型號推力角接觸球軸承在受力分析上具有以下特點：
1. 高精度：P4級別的軸承具有較高的精度，可以確保旋轉順暢和降低磨損。
2. 接觸角：7056AC中的“AC”表示接觸角為25度，這使得軸承在承受推力時具有較好的剛性和穩定性。
3. 樹脂保持架：SUL表示軸承采用樹脂保持架，這種材料具有較低的密度和良好的耐磨性，有助于降低軸承的總體重量并提高運行效率。
4. 雙向推力：7056AC SUL P4軸承適用于雙向推力應用，能夠在兩個方向上承受力矩。
5. 輕預緊：L表示輕預緊，有助于提高軸承的剛度和抗振性能，使其在高速運行時更加穩定。
6. 內徑：7056AC中的“56”表示軸承的內徑為280mm。
7. 寬度：軸承型號中的“0”表示寬度為65mm外420mm。
綜合以上特點，7056AC SUL P4推力角接觸球軸承在承受力方面具有較高的剛度、穩定性和耐久性。在實際應用中，這類軸承可以承受較大的徑向和軸向載荷，適用于各種高精度、高效率的旋轉設備。然而，在承受力分析時，還需考慮軸承的安裝方式、工作環境、潤滑條件等因素，以確保其性能得到充分發揮
