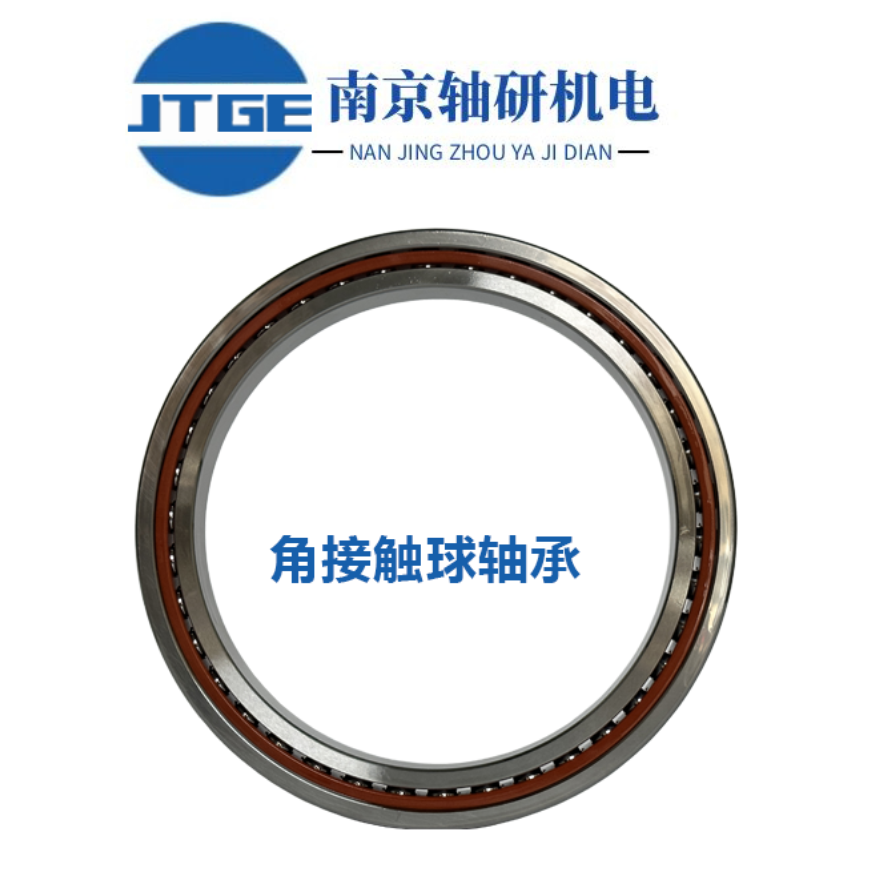

精密角接觸球軸承型號：71864C/DB DT DF SUL P4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要

有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面。這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整。

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。

這種安裝方式適用于軸向載荷較需要多個軸承聯合承擔的情況。

4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，

根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

外形尺寸
d	320
D	400
B	38
r 最小	2.10
r 1 (最小)	1.500

額定載荷 {kgf}
Cr	160.00
Cor	250.00

極限轉速(1)(rpm)
脂潤滑	3509
油潤滑	5700

作用點位置 (mm)
a	105.60 安裝尺寸 (mm) d a (最小) 325.00 Da (最大) 385.00 r a (最大) 2.0 67

重量 (kg)
(參考)	10.00

軸承代號(2)
單列	71864C   SUL P4
DB	71864C DB
DF	71864C DF
DT	71864C DT

71864C SULP4 角接觸球軸承是一種高精度角接觸球軸承，由外圈、內圈、鋼球、保持架組成。該軸承可以同時承受徑向負荷和軸向負荷，在較高的轉速下工作。接觸角越大，軸向承載能力越高。71864C：這是軸承的新型號，表示它屬于718系列。SULP4：這是軸承的內部精度等級，SULP4表示軸承的精度等級為P4級別。P4級別軸承具有較高的旋轉精度和尺寸公差。角接觸球軸承的規格表示通常包括以下幾個方面：

1. 內徑（ID）：320mm

2. 外徑（OD）：400mm
3. 寬度（B）：38mm
4. 接觸角：25度
5. 精度等級：P4
這種軸承主要用于承受徑向和軸向的聯合載荷，以及一個方向的軸向載荷。承受軸向載荷的能力由接觸角決定，接觸角越大，則承受軸向載荷的能力越高。此外，角接觸球軸承極限轉速較高，可以同時承受純軸向載荷。71864C SULP4角接觸球軸承適用于高速、高精度的應用場合，如機床主軸、高頻馬達、燃?xì)廨啓C(jī)、
