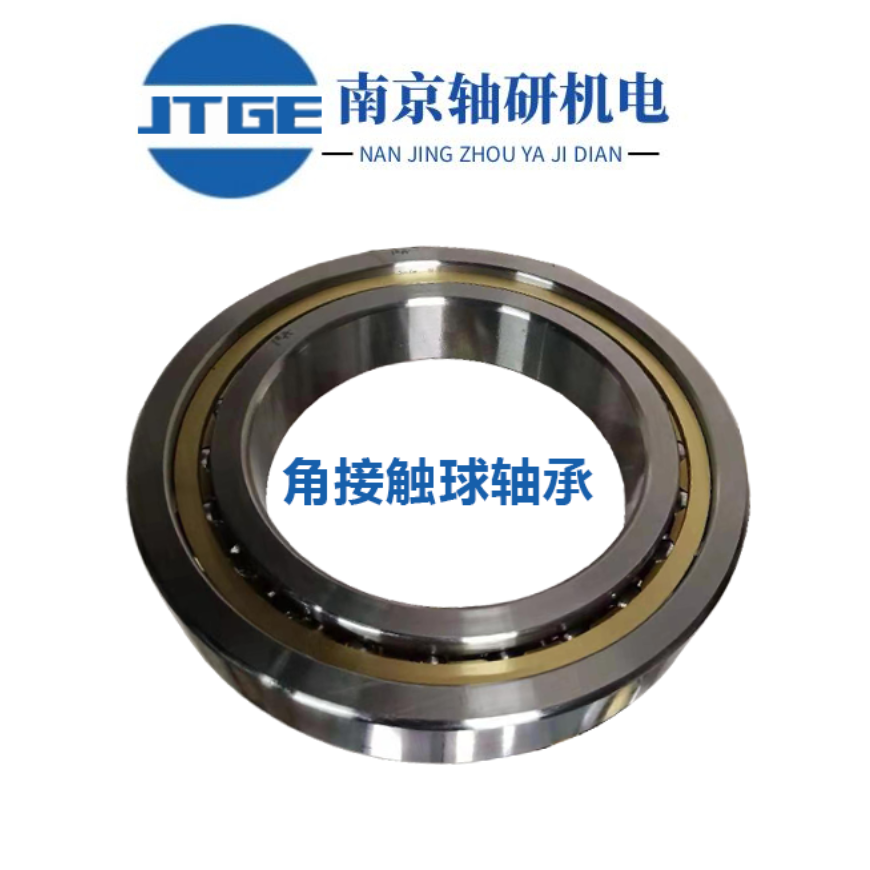

精密角接觸球軸承型號：7260B SULP4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中，如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面。這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。這種安裝方式適用于軸向載荷較大，需要多個軸承聯合承擔的情況。4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，

根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

詳細參數

外形尺寸
d	300
D	540
B	85
r 最小	5
r 1 (最小)	2.1

額定載荷 {kgf}
Cr	553
Cor	930

極限轉速(1)(rpm)
脂潤滑	850
油潤滑	1200

作用點位置 (mm)
a	219

安裝尺寸 (mm)
d a (最小)	322
Da (最大)	518
r a (最大)	4.00

重量 (kg)
(參考)	86.5

軸承代號(2)
單列	H7260B  SUL P4
DB	H7260BDB
DF	H7260B DF
DT	H7260B DT

7260B SUL P4角接觸球軸承是一種高性能軸承，適用于對精度、速度和軸向承載力有較高要求的場合。
角接觸球軸承由外圈、內圈、鋼球、保持架組成，可同時承受徑向負荷和軸向負荷。其接觸角越大 軸向承載能力越高7260B SUL P4軸承的具體參數如下：

1. 接觸角：45度，接觸角越大，軸向承載能力越高。

2. 公制軸承：外徑為540mm，內徑為300mm，寬度為85mm。
3. 精度等級：P4，表示軸承的精度較高。
4. 保持架材料：SUL，表示保持架采用酚醛層壓布管實體保持架，具有較高的剛性和耐磨性。
5. 密封件：開放式，無密封件。
6. 軸承類型：單列角接觸球軸承。
關于7260B SUL P4角接觸球軸承的軸向承載力，由于接觸角為15度，其軸向承載能力較高。此外，軸承的精度等級為P4，表明其具有較高的旋轉精度和運行穩定性。因此， 7260B SUL P4角接觸球軸承在高速、高精度、高軸向承載力的應用場合表現出良好的性能。需要注意的是，軸向承載力不僅取決于軸承本身，還受到安裝方式、軸承間隙、負載方向等因素的影響。在實際應用中，為確保軸承的穩定運行，需結合具體工況選擇合適的軸承參數和安裝方式。
