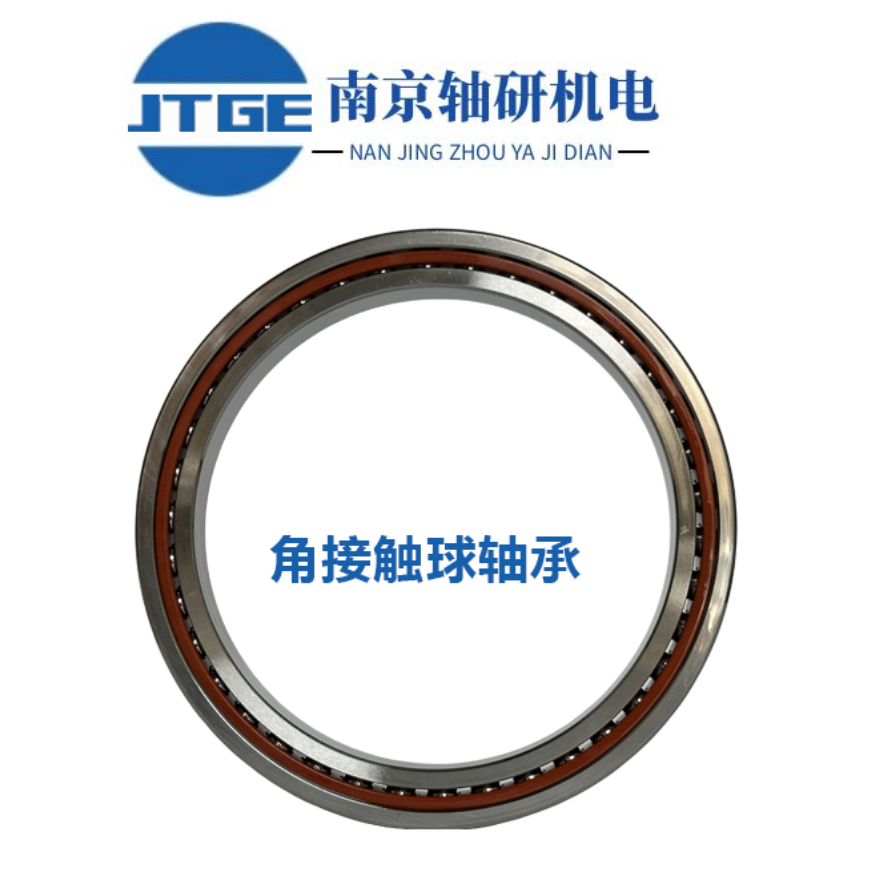

精密角接觸球軸承型號：71952AC/DB DT DF SUL P4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要

有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面。這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整。

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。

這種安裝方式適用于軸向載荷較需要多個軸承聯合承擔的情況。

4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，

根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

外形尺寸
d	260
D	360
B	46
r 最小	2.1
r 1 (最小)	1.1

額定載荷 {kgf}
Cr	242
Cor	345

極限轉速(1)(rpm)
脂潤滑	1300
油潤滑	1800

作用點位置 (mm)
a	57 安裝尺寸 (mm) d a (最小) 272 Da (最大) 348 r a (最大) 2 67

重量 (kg)
(參考)	13.5

軸承代號(2)
單列	71952AC   SUL P4
DB	71952AC DB
DF	71952AC DF
DT	71952AC DT

71952AC SULP4角接觸球軸承是一種高性能軸承，廣泛應用于高速、高精度、高載荷能力的機械設備中。在承受力分析方面，我們需要考慮以下幾個方面：1. 接觸應力：角接觸球軸承在承受徑向和軸向載荷時，接觸應力是關鍵因素。接觸應力是指軸承接觸面上單位面積上承受的力。接觸應力越大，軸承的疲勞壽命越短。71952AC SULP4角接觸球軸承采用高速鋼制造，具有較高的接觸疲勞強度。2. 徑向承載能力：71952AC SULP4角接觸球軸承的徑向承載能力與軸承直徑、軸承游隙、接觸角和材料等因素有關。徑向承載能力越高，說明軸承在承受徑向載荷時能夠承受的力越大。3. 軸向承載能力：71952AC SULP4角接觸球軸承的軸向承載能力與軸承長度、接觸角和材料等因素有關。軸向承載能力越高，說明軸承在承受軸向載荷時能夠承受的力越大。4. 剛度：71952AC SULP4角接觸球軸承的剛度是指軸承在承受外力時產生的位移量。剛度越大，軸承在承受外力時位移量越小，有利于提高軸承的穩定性和旋轉精度。5. 阻尼：71952AC SULP4角接觸球軸承的阻尼是指軸承在振動過程中消耗能量的能力。阻尼越大，軸承的振動幅度越小，有利于降低軸承的磨損和噪音。6. 潤滑：潤滑對角接觸球軸承的承受力分析至關重要。合適的潤滑可以降低摩擦系數，減小磨損，提高軸承的壽命和性能。71952AC SULP4角接觸球軸承通常采用高速潤滑脂進行潤滑。綜合以上因素，71952AC SULP4角接觸球軸承在承受力方面具有較高的性能。在實際應用中，根據軸承的工作條件和要求，合理選擇軸承參數和配置，可以充分發揮軸承的承載能力。需要注意的是，在承受力分析過程中，要結合軸承的使用說明書和實際工況，確保分析結果的準確性。
