精密角接觸球軸承型號：7356B/DB DT DF SUL P4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要

有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面。這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整。

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。

這種安裝方式適用于軸向載荷較需要多個軸承聯合承擔的情況。

4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，

根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

外形尺寸
d	280
D	580
B	108
r 最小	6.00
r 1 (最小)	2.20

額定載荷 {kgf}
Cr	675
Cor	870

極限轉速(1)(rpm)
脂潤滑	300
油潤滑	400

作用點位置 (mm)
a	253 安裝尺寸 (mm) d a (最小) 372 Da (最大) 598 r a (最大) 5.5 67

重量 (kg)
(參考)	119.5

軸承代號(2)
單列	7356BM   SUL P4
DB	7356BM DB
DF	7356BM DF
DT	7356BM DT

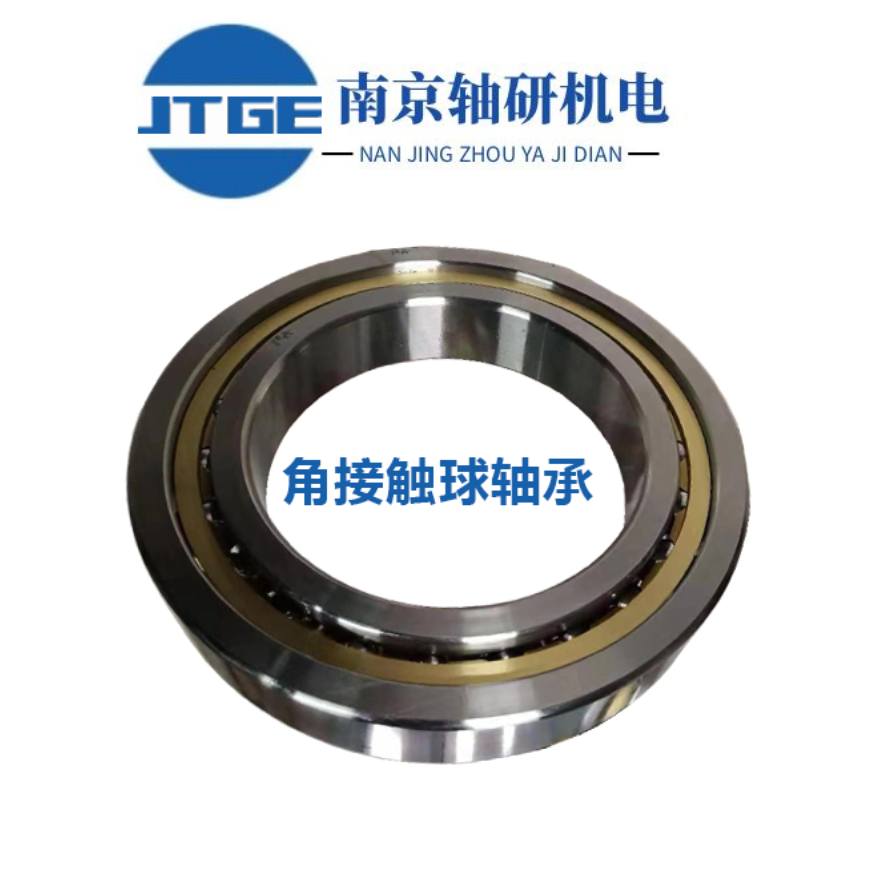

7356BM SULP4角接觸球軸承是一款高精度、高速的角接觸球軸承。它由外圈580mm內圈280mm寬108mm鋼球、保持架組成，

可同時承受徑向負荷和軸向負荷。這款軸承在較高的轉速下工作，具有較低的噪音和較高的軸向承載能力。

7356BM SULP4角接觸球軸承的應用如下：

1. 機床主軸：用于支撐高速旋轉的刀具和工件，實現精確的加工過程。
2. 高頻馬達：作為電機的軸承，承受電機的徑向和軸向負荷，實現高效、穩定的運行。
3. 燃?xì)廨啓C(jī)：承受高溫、高壓氣體的軸向和徑向負荷，保證燃?xì)廨啓C(jī)的穩定運行。
4. 離心分離機：用于支撐離心分離機的高速旋轉部件，實現對樣品的分離和提純。
5. 小型汽車前輪：作為汽車輪轂軸承，承受車輛行駛過程中的徑向和軸向負荷。
6. 差速器小齒輪軸：承受車輛行駛過程中差速器部件的徑向和軸向負荷。
7. 油泵、羅茨鼓風機、空氣壓縮機等：作為這些設備的軸承，承受泵、風機和壓縮機的徑向和軸向負荷。
8. 各類變速器：用于支撐變速器的旋轉部件，實現平穩的換擋過程。
9. 燃料噴射泵：承受高溫、高壓燃料的軸向和徑向負荷，保證燃料噴射的穩定性。
10. 印刷機械：用于支撐印刷機的高速旋轉部件，實現印刷過程的穩定運行。
7356BM SULP4角接觸球軸承在各種高精度、高速旋轉設備中都有廣泛的應用，其性能和可靠性得到了業界的認可。
