精密角接觸球軸承型號：7248B/DB DT DF SUL P4

萬能配對角接觸軸承是一種可以滿足多種工況需求的軸承組合。它們通常用于需要高精度、高轉速以及同時承受軸向和徑向負荷的設備中如機床主軸、發電廠動力設備、冶煉廠軋壓機械設備等。萬能配對角接觸軸承主要

有三種配對方式：背對背（DB）、面對面（DF）和串聯（DT）。此外，還有可自由組配的萬能組配型軸承（DU），可以實現背對背、面對面、串聯等多種組合。

1. 背對背（DB）安裝：在這種安裝方式下，兩個角接觸軸承的外圈相對，寬端面對寬端面，窄端面對窄端面。這種配置可以有效防止軸在兩個方向上的位移，同時承受徑向和軸向負荷。由于載荷作用中心處于軸承中心線之外，懸臂端剛性較大，軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。

2. 面對面（DF）安裝：面對面安裝時，兩個角接觸軸承的內外圈相對。這種安裝方式結構簡單、拆裝方便。但當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此需要特別注意軸承游隙的調整。

3. 串聯（DT）安裝：串聯安裝時，兩個角接觸軸承的載荷作用中心處于軸承中心線同一側。

這種安裝方式適用于軸向載荷較需要多個軸承聯合承擔的情況。

4. 萬能組配型軸承（DU）：這種軸承可以實現背對背、面對面、串聯等多種組合，

根據實際工況和需求進行靈活配置。萬能配對角接觸軸承具有較高的靈活性和適應性，可以根據不同工況選擇合適的安裝方式。在實際應用中，根據軸向和徑向負荷需求、轉速要求以及設備結構等因素，選擇合適的角接觸軸承配對方式，以確保設備穩定運行。

外形尺寸
d	240
D	440
B	72
r 最小	4
r 1 (最小)	1.5

額定載荷 {kgf}
Cr	364
Cor	540

極限轉速(1)(rpm)
脂潤滑	1000
油潤滑	1500

作用點位置 (mm)
a	180 安裝尺寸 (mm) d a (最小) 282 Da (最大) 458 r a (最大) 4 67

重量 (kg)
(參考)	49

軸承代號(2)
單列	7248BM   SUL P4
DB	7248BM DB
DF	7248BM DF
DT	7248BM DT

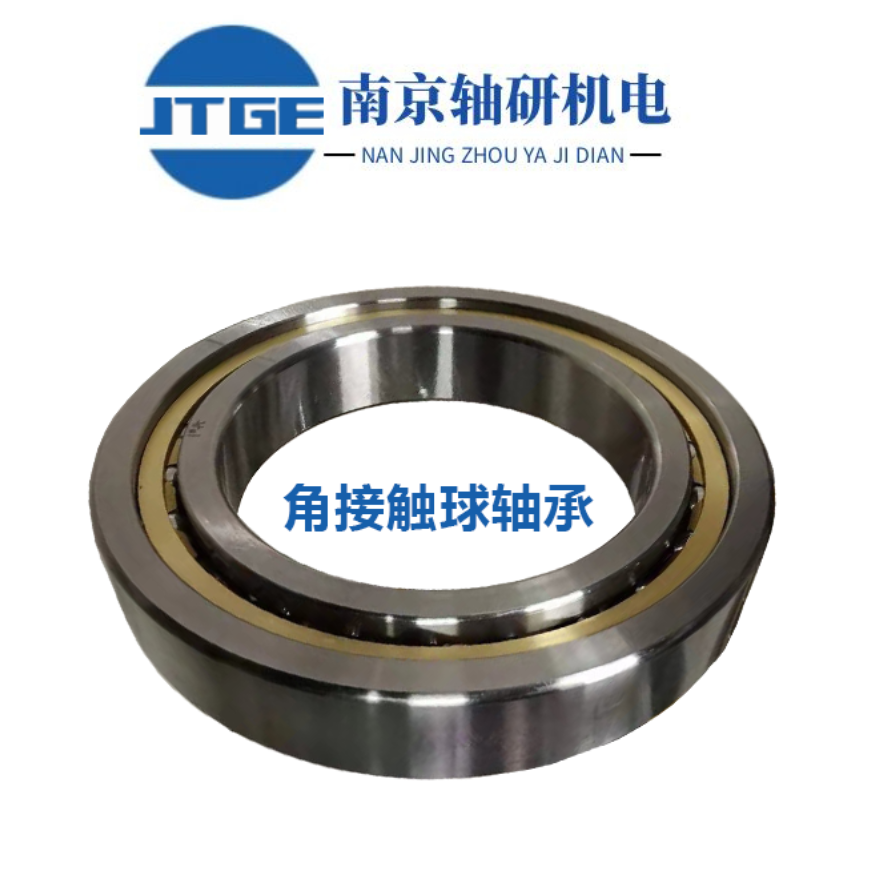

7248BM SULP4角接觸球軸承是一款高性能的角接觸球軸承，尺寸外圈440mm內圈240mm寬72mm鋼球、保持架組成。它可以同時承受徑向負荷和軸向負荷，在較高的轉速下工作。接觸角越大，軸向承載能力越高。這款軸承的鎖口在外圈上，一般內外圈不能分離，可以承受徑向和軸向的聯合載荷以及一個方向的軸向載荷。

在安裝7248BM SULP4角接觸球軸承時，請注意以下幾點：
1. 軸承的安裝方向：確保軸承的安裝方向與軸的方向一致，以確保軸承能夠正確承受軸向載荷。
2. 軸承的接觸角：安裝時，請注意軸承的接觸角，確保它與設計要求的接觸角一致。接觸角越大，軸向承載能力越高。
3. 軸承與軸頸的配合：安裝軸承時，應確保軸承與軸頸的配合適當。過緊的配合可能導致軸承損壞，過松的配合可能導致軸承運轉不穩定。
4. 軸承與外殼的相對位置：在安裝軸承時，請注意軸承與外殼的相對位置，確保軸承能夠正常工作。
5. 軸承的固定：安裝完成后，請確保軸承牢固地固定在軸上，以防止軸承在運行過程中發生脫落或損壞。
6. 潤滑：在安裝軸承前，請確保軸承組件已清洗干凈，并涂抹適量的潤滑劑。潤滑劑可減少摩擦，提高軸承的壽命。
7. 安裝工具：在安裝過程中，請使用適當?shù)陌惭b工具，避免對軸承造成損壞。
8. 軸承的檢測：安裝完成后，建議使用軸承檢測儀器對軸承進行檢測，以確保其性能符合要求。
在安裝7248BM SULP4角接觸球軸承時，請注意軸承的方向、接觸角、與軸頸的配合、外殼相對位置等因素，確保軸承能夠正常工作并發揮其高性能特點。在安裝過程中，注重潤滑、使用適當?shù)陌惭b工具，以及安裝后的檢測，以提高軸承的使用壽命和可靠性。
